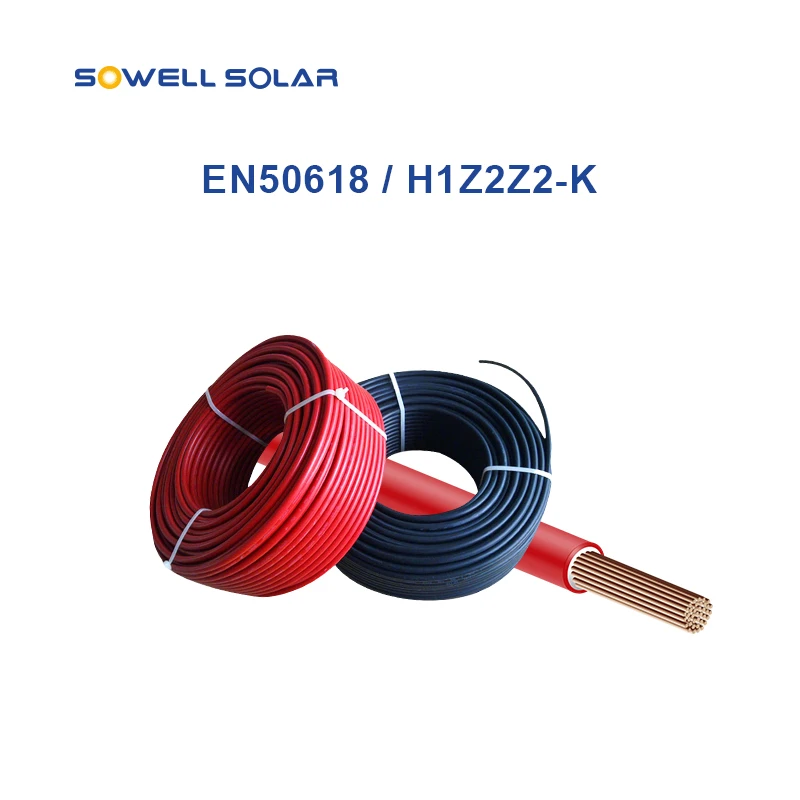

ఈ హాలోజన్-రహిత, క్రాస్-లింక్డ్ పాలియోల్ఫిన్ డబుల్-లేయర్ ఫోటోవోల్టాయిక్ (PV) కేబుల్ ప్రత్యేకంగా సౌర విద్యుత్ ఉత్పత్తి వ్యవస్థల కోసం రూపొందించబడింది.
ఫోటోవోల్టాయిక్ H1Z2Z2-K కేబుల్ - EN 50618 అనేది PV జంక్షన్ బాక్స్లు మరియు PV కనెక్టర్లతో సహా 1500 V DC వరకు రేట్ చేయబడిన చాలా ఫోటోవోల్టాయిక్ కాంపోనెంట్లకు పూర్తిగా అనుకూలంగా ఉంటుంది, ఇది నివాస, వాణిజ్య మరియు యుటిలిటీ-స్కేల్ సోలార్ ఇన్స్టాలేషన్లకు ఆదర్శవంతమైన పరిష్కారం.
దీర్ఘకాలిక బాహ్య వినియోగం కోసం రూపొందించబడిన, కేబుల్ అద్భుతమైన విద్యుత్ పనితీరు, యాంత్రిక బలం మరియు పర్యావరణ నిరోధకతను అందిస్తుంది, PV వ్యవస్థ యొక్క సేవా జీవితమంతా సురక్షితమైన మరియు విశ్వసనీయమైన విద్యుత్ ప్రసారాన్ని నిర్ధారిస్తుంది.
PNTECH సోలార్ PV కేబుల్
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
లోడ్ కింద డిస్కనెక్ట్ చేయవద్దు
4 mm² సోలార్ PV కేబుల్

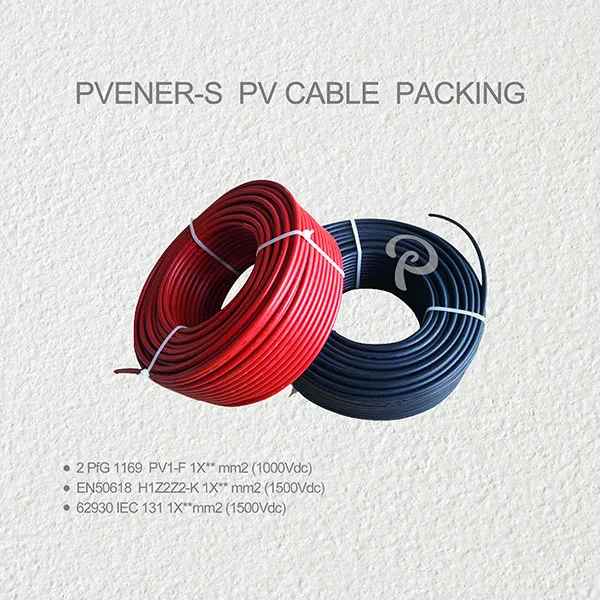

రోల్కు 100 మీటర్లు, ప్యాలెట్కు 112 రోల్స్

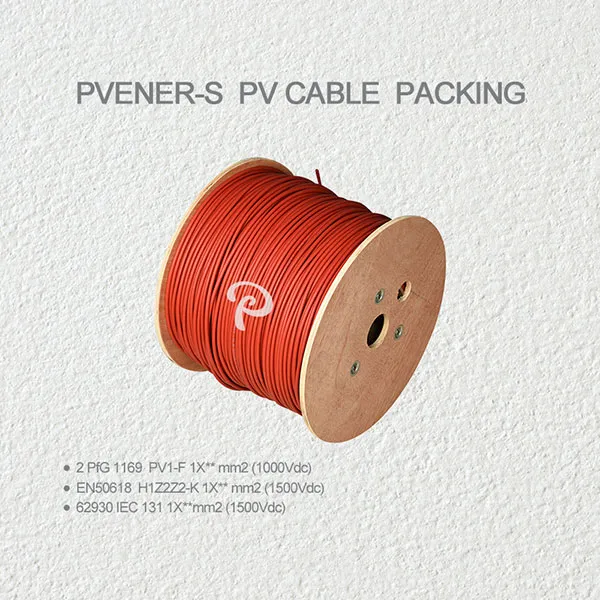

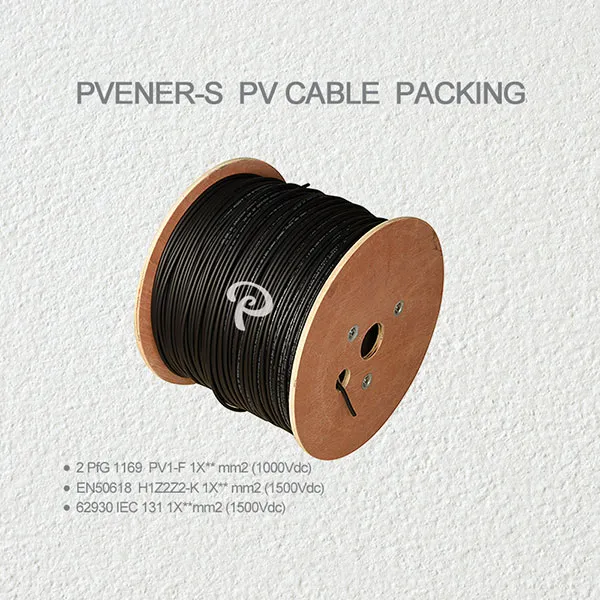

రోల్కు 500 మీటర్లు, ప్యాలెట్కు 18 రోల్స్
కంటైనర్ లోడ్ అవుతోంది
ఒక 20 అడుగుల కంటైనర్ 20 ప్యాలెట్లను లోడ్ చేయగలదు
అనుకూలీకరణ
ఇతర కేబుల్ పరిమాణాలు, రోల్ పొడవులు మరియు ప్యాకేజింగ్ ఎంపికలు అభ్యర్థనపై అందుబాటులో ఉన్నాయి
1.కండక్టర్
టిన్డ్ రాగి కండక్టర్, IEC 60228, క్లాస్ 5కి అనుగుణంగా తయారు చేయబడింది, ఇది అద్భుతమైన వశ్యత, వాహకత మరియు తుప్పు నిరోధకతను అందిస్తుంది.
2.ఇన్సులేషన్
125°C తక్కువ-పొగ, హాలోజన్-రహిత జ్వాల-నిరోధక పాలియోలిఫిన్, అధిక ఉష్ణ స్థిరత్వం, విద్యుత్ భద్రత మరియు పర్యావరణ పరిరక్షణకు భరోసా.
3.అవుటర్ కోశం
125°C తక్కువ-పొగ, హాలోజన్-రహిత జ్వాల-నిరోధక పాలియోలిఫిన్, వేడి, రాపిడి మరియు బాహ్య పర్యావరణ పరిస్థితులకు బలమైన ప్రతిఘటనను అందిస్తోంది.
4.ప్రత్యేక ప్రక్రియ
ఎలక్ట్రాన్ బీమ్ క్రాస్-లింకింగ్ (E-బీమ్ క్రాస్-లింకింగ్) టెక్నాలజీ, మెకానికల్ బలం, థర్మల్ ఏజింగ్ రెసిస్టెన్స్ మరియు దీర్ఘకాలిక విశ్వసనీయతను మెరుగుపరుస్తుంది.
| అంశం నం. | ఉత్పత్తి పేరు |
మోడల్ | రేట్ చేయబడింది వోల్టేజ్ |
కండక్టర్ క్రాస్ విభాగం mm 2 |
స్ట్రాండ్ డిజైన్ సంఖ్య x Ø mm |
కండక్టర్ ప్రతిఘటన Ω / కిమీ 20°C |
బాహ్య-Ømm | కోశం రంగు |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7± 0.1మి.మీ | నలుపు |
| PV-H1-15R | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7± 0.1మి.మీ | ఎరుపు |
| PV-H1-25B | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3 ± 0.1మి.మీ | నలుపు |
| PV-H1-25R | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3 ± 0.1మి.మీ | ఎరుపు |
| PV-H1-40B | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0.285 | 5.09 | 5.6 ± 0.1మి.మీ | నలుపు |
| PV-H1-40R | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 5.6 ± 0.1మి.మీ | ఎరుపు |
| PV-H1-60B | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0.285 | 3.39 | 6.1 ± 0.1మి.మీ | నలుపు |
| PV-H1-60R | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0.285 | 3.39 | 6.1 ± 0.1మి.మీ | ఎరుపు |
| PV-H1-100B | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3 ± 0.1మి.మీ | నలుపు |
| PV-H1-100R | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3 ± 0.1మి.మీ | ఎరుపు |
| PV-H1-160B | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3 ± 0.1మి.మీ | నలుపు |
| PV-H1-160R | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3 ± 0.1మి.మీ | ఎరుపు |
| PV-H1-250B | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2 ± 0.1మి.మీ | నలుపు |
| PV-H1-250R | PV కేబుల్ | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2 ± 0.1మి.మీ | ఎరుపు |
| PV-H1-350B | PV కేబుల్ | H1Z2Z3-K | 1500VDC | 1X35 | 273/0.4 | 0.565 | 12.6 ± 0.1మి.మీ | నలుపు |
| PV-H1-350R | PV కేబుల్ | H1Z2Z4-K | 1500VDC | 1X35 | 273/0.5 | 0.565 | 12.6 ± 0.1మి.మీ | ఎరుపు |
| కేబుల్ డిజైన్ | |
|---|---|
| కండక్టర్ | IEC 60228, క్లాస్ 5 ప్రకారం టిన్డ్ కాపర్ వైర్లు |
| ఇన్సులేషన్ | 125 ℃ తక్కువ-పొగ హాలోజన్-రహిత ఫ్లేమ్ రిటార్డెంట్ పాలియోలిఫిన్స్ |
| ఔటర్ జాకెట్ | 125℃ తక్కువ-పొగ హాలోజన్-రహిత ఫ్లేమ్ రిటార్డెంట్ పాలియోలిఫిన్స్ |
| ప్రత్యేక సాంకేతికత | ఎలక్ట్రాన్ బీమ్ క్రాస్-లింక్డ్ |
| విద్యుత్ లక్షణాలు | |
| రేట్ వోల్టేజ్ U0/U | AC 1000V, DC 1500V |
| ఉష్ణోగ్రత పరిధి | -40℃ +90 ℃ వరకు |
| గరిష్టంగా కండక్టర్ వద్ద ఉష్ణోగ్రత | 120℃ |
| కనిష్ట వంచి వ్యాసార్థం | 5 x కేబుల్ వ్యాసం |
| పరిశ్రమ ప్రమాణాలు | EN 50618:2014 |
| తన్యత బలం మరియు పొడుగు | EN 60811-1-1 ప్రకారం |
| కోల్డ్ బెండింగ్ | EN 60811-1-4 ప్రకారం |
| థర్మల్ ఓర్పు లక్షణాలు | EN60216-2 ప్రకారం |
| హాలోజన్ ఉచితం | 50525-1 Annex B ప్రకారం |
| ఓజోన్ నిరోధకత | EN 50396 ప్రకారం |
| UV నిరోధకత | HD 605/A1 ప్రకారం |
| మంట లక్షణాలు | IEC 60332-1-2 ప్రకారం |
| కొలతలు మరియు లక్షణాలు ముందస్తు నోటీసు లేకుండా మార్చబడవచ్చు. | |
PV కేబుల్స్ మరియు PV కనెక్టర్ల ఉత్పత్తిలో మాకు 10 సంవత్సరాల అనుభవం ఉంది. మేము రోజుకు 200,000 మీటర్ల PV కేబుల్స్ మరియు 50,000 సెట్ల PV కనెక్టర్లను ఉత్పత్తి చేయగలము. మా ప్రామాణిక ప్యాలెట్ ప్రపంచ విక్రయాలకు మరింత అనుకూలంగా ఉంటుంది. మా ఫ్యాక్టరీలో 6 హై-స్పీడ్ కేబుల్ ఉత్పత్తి లైన్లు మాత్రమే కాకుండా, ఎలక్ట్రానిక్ రేడియేషన్ క్రాస్-లింకింగ్ పరికరాలు కూడా ఉన్నాయి, ఇది కేబుల్ నాణ్యతను నియంత్రించడానికి కీలకమైన పరికరాలు. మా అధునాతన సాంకేతికత అధిక-నాణ్యత కేబుల్స్ ఉత్పత్తికి హామీ ఇస్తుంది.
